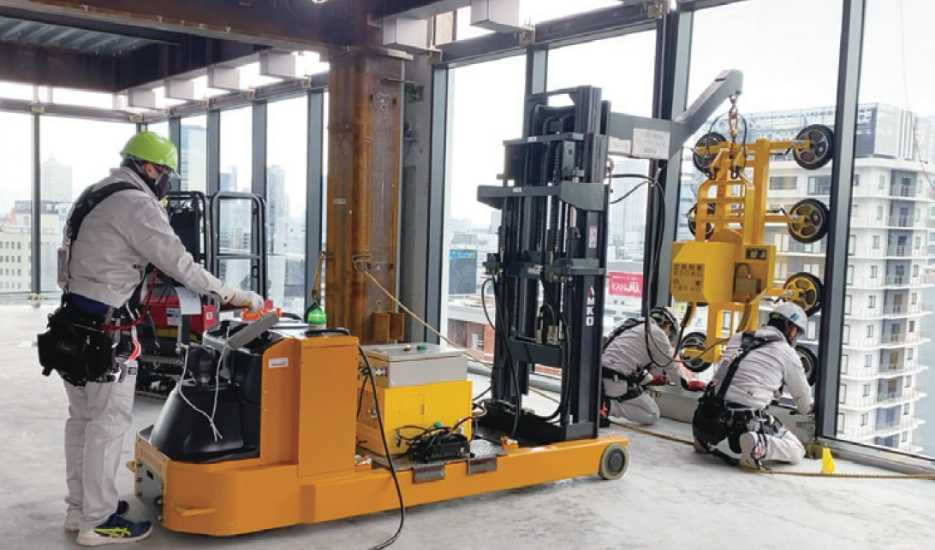

ACW（アルミカーテンウォール）、窓ガラス、ALCパネルなどの外装材・外壁材を、安全かつ効率的に建込み・吊り込みすることができるバッテリー式の「カーテンウォーカ一EV」。フォークリフトが入れないような狭い現場でも、自走式・コンパクトサイズの当機ならスムーズな揚重が可能です。最大荷重850kg・最大揚高3mというハイスペックだから、厚くて重い外装材・外壁材も楽々、気軽に扱うことができます。

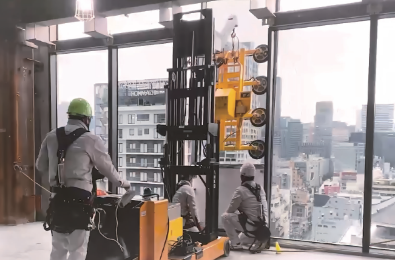

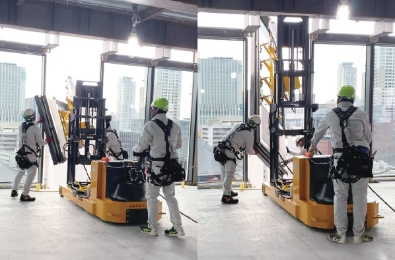

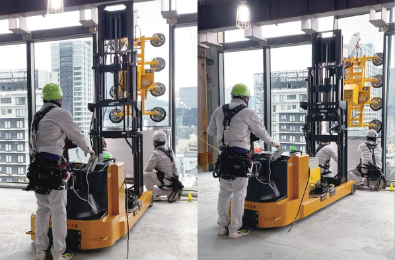

1枚数十～数百kgもあるビル用窓ガラスの建込み作業にも楽々対応。通常、窓ガラスの建込みでは高所作業車やゴンドラなど複数の機械を使用しますが、「カーテンウォーカーEV」なら1台で対応可能です。
作業時間の短縮やコストパフォーマンスの向上を強力に推進します。

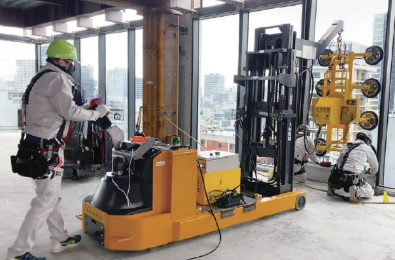

※作業員は、外周部では安全ブロック等で落下防止対策を実施しています。
| 最大荷重 | 850kg |
|---|---|
| 自重 | 1,910kg（バキューム制御、電源盤：不含） ※バキューム制御＆電源盤：2セット計80kg |
| 標準揚高 | 750〜3,010mm |
| 荷重重心 | 1,460mm |
| 回転半径 | 2,470mm |
| ホイールベース（軸距） | 2,180mm |
| 全長 | 4,000mm |
| 全高 | 1,970mm |
| 全幅 | 1,020mm |
| 登坂能力 | 10% |
| リフトシリンダー | Φ45 × 1,140mm st (2EA) |
| チルトシリンダー | Φ60 × 290mm st (1EA) |
| 揚高速度 | 負荷有：80mm/s 負荷無：55mm/s |
| 移動速度 | 負荷有：4~5km/h 負荷無：3~4km/h |
| 駆動モーター | AC 16V × 1.5Kw |
| 油圧モーター | 24V × 2.2Kw |
| EPSモーター | 24V × 0.4Kw |
| バッテリー | 24V × 268 AH/5Hr |
| 充電器 | AC 1φ × 220V 60Hz/50Hz |
※本機の操縦にはフォークリフト運転特別教育の修了が必要です。
